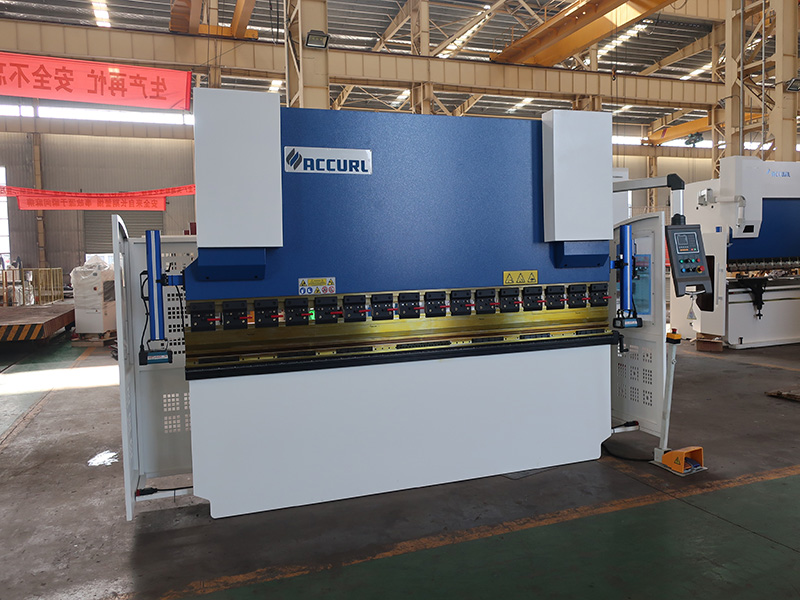

हाइड्रोलिक एनसी प्रेस ब्रेक 5M सीई सुरक्षा प्रमाणीकरण 300 टन एनसी प्रेस ब्रेक मिसिन Accurl को लागी
सामान्य विशेषताहरू
● उच्च सटीकता, गतिशील र स्थिर स्टेफनेस प्रदान गरिएको Machined।
● हाइड्रोलिक सिङ्क्रोनाइज वाल्व टेक्नोलोजी तपाईले दोहोर्याउन योग्य मोडिङ सटीकताचेलोसँग काम गर्नुहुन्छ जुन कार्य टुक्राको एकैचोटिको गुणवत्ता झल्किन्छ।
● एकल अक्ष पछाडि गेज (X = 500) प्रणालीले बल्सस्rew शाफ्टमा छिटो चल्दछ।
● क्रोम्ड्ड र हाइड्रोलिक सिलिन्डरहरू यसको परिशुद्धता पनि उच्च टनमार्गमा राख्छन्।
● HOERBIEGER हाइड्रोलिक प्रणाली।
● सिमोन विद्युतीय प्रणालीहरू।
● प्रयोग गर्न सजिलो र जंगलमा नियन्त्रण एकाइले अपरेटरलाई आफ्नो काम गर्ने स्थान रोज्न अनुमति दिन्छ।
मुख्य विशेषताहरू
● फ्रेम भारी-कर्तव्य हो र सङ्गैक्ट छ र यसले सटीक परिणामहरूको आश्वासन दिन्छ .यो उच्च बनाइएको छ
● गुणस्तरको हल्का इस्पात र यसले प्रणालीगत प्रक्रियामा आएको छ।
● उच्च परिशुद्धता को इलेक्ट्रिक वेल्डिंग
● अति परिशुद्धता भागहरूको लागि उच्च-ट्याब बोरिंग मिसिनहरूको प्रयोग
● ACCURL® लामो-स्थायी र उच्च-टेकमोमेन्सहरू ग्यारेन्टी गर्न उत्तम उत्पादन छनौट गर्दछ।
● ACCURL® उत्तम घटक चयन गर्दछ।
उत्पादन सुविधाहरू
● सम्पूर्ण रूप देखि यूरोपीय डिजाइन, सुव्यवस्थित देखिए, मोनबलक, वेल्डेड स्टील फ्रेम को विकिरण पल को लागि कठोर र ST44 ए 1 सामाग्री संग उच्च तनसिल।
● ACCURL इस्टुन प्रयोगकर्ता-अनुकूल प्रयोगकर्ता इन्टरफेससँग ब्रेक प्रेस थिच्नुहोस्, E21 ले सबै मुख्य प्रेस ब्रेक प्रकार्य प्रदान गर्दछ।
● झुकाव कोणहरूका लागि स्वत: टन्न र स्ट्रोक समायोजन। सजिलो कोण इनपुट र मेसिनको अपरेसनको साथ पूर्ण झुकने परिणाम।
● सबै ट्यूबहरू ट्याब्लेट सम्मिलित गरेर जडित हुन्छन् र वेल्डिङ ट्यूबहरूद्वारा तेल गुमाएका र फटाउनदेखि टाढा रहन्छन्।
● बल पेंच र लाइन गाइड सटीकता सुधार गर्न डिजाइन गरिएको थियो।
● EZ छिटो पछाडि क्लैंम्पिंग उपकरण छिटो परिवर्तन गर्न डिजाइन गरिएको थियो।
● सुरक्षित बाड र बिजुली इन्टरलकलरलाई सञ्चालन सुरक्षा सुनिश्चित गर्न मिश्रीको लागि डिजाइन गरिएको छ।
उत्पादन अनुप्रयोग
ACCURL® NC प्रेस ब्रेक, विवरणको लागि उत्कृष्ट हेरचाहको साथ ईन्जिनियर, एक उच्च गुणस्तरको उपकरण उपकरण हो। ढाँचामा राखिएको अध्ययनले हामीलाई एक उत्पादनको डिजाइन गर्न अनुमति दिएको छ जुन सबैभन्दा उपयुक्त र उत्तरदायी तरिकाले mechanic solicitations को प्रतिक्रियामा प्रतिक्रिया गर्दछ, त्यसैले स्थिर स्थिर ग्यारेन्टीको ग्यारेन्टी, यसैले एक झल्काउन उच्च परिशुद्धता। यो सुविधा पनि म्यानुअल कुहुराको प्रणालीद्वारा बढाइएको छ। उल्लेख उल्लेख गर्दै पछि कन्फिगरेसनमा विकल्पहरू र अपग्रेडहरू थप गर्न सम्भावना पनि हुन्छ।
मिसिन पार्ट्स
● मिसिन फ्रेम
ACCURL® मिसिनहरु हाम्रो विशेषज्ञ ईन्जिनियरिङ्हरु को आधार मा डिजाइन देखि बनाइयो केवल एक लक्ष्य संग: सर्वश्रेष्ठ मिसिनहरु को कल्पना को निर्माण गर्न को लागी। हाम्रो अनौंठो मेशिन डिजाइनहरू उपलब्ध उच्चतम गुणस्तरको सामग्रीसँग संयोजन गरेर, हामीले आफ्नो उद्देश्य हासिल गरेका छौं र संसारका सबै भन्दा धेरै विश्वसनीय र टिकाऊ मिसिनहरूको आविष्कार गरेका छौं।
● हाइब्रिड सिस्टम
ACCURL ® पारंपरिक प्रणालीको रूपमा एक नै मूल्यमा हाइब्रिड प्रणाली परिचय गर्दैछ, ग्राहकको लागि फाइदाको श्रृंखलाको नेतृत्व गर्दै: एक विशाल ऊर्जा बचत (55% यदि एक पारंपरिक मिसिनको तुलनामा) र आवश्यक मात्रामा तेल मात्राको मात्रामा कमी हुन्छ। डबल ट्यांक।
● हाइड्रोलिक सिलेंडर
सिलेंडरमा सबै मुहरहरू अमेरिकाबाट पार्कर हो, मूल्याङ्कन गरिएको लोड निरन्तर, स्थिर कार्य र उच्च परिशुद्धताको अधीनमा काम गर्न सक्षम हुनु।
● डबल डाइरेटेड राम
डबल डाइरेड रैमले स्थिरता र राम-कार्य तालिका प्रतिपक्षता सुनिश्चित गर्दछ। यसले पूर्ण झुकने चरणको समयमा उच्च परिशुद्धता राख्न अनुमति दिन्छ, साथै विभिन्न उपकरणहरू र मध्यवर्तीहरूसँग, यस प्रकारको समयको प्रारम्भिक परीक्षणको समयमा केन्द्रित सुनिश्चित गर्न।
● राम पोषण प्रणाली
मुख्य टार्सन बार मिसिन सीमाहरु:
1) सँधै केन्द्र झुक्याउनको लागि (केन्द्र बाट छैन)
2) कुनै चिन्ता झुण्ड - Y1 = Y2
3) असंभव टिन्डेम जडान
4) Y1 / Y2 मा म्यानुअल तुल्यकालन
● पंच र मर्छ
भित्री भागको साथ 835mm पन्चहरूको पूर्ण लम्बाइ बहु वी श्रृंखला
● एक्स - अक्ष पछाडि गेज
ACCURL® ब्रेक थिच्नुहोस् प्रदान गरिएको ब्याक गेजको साथमा लैजानुपर्छ जसले स्वचालित रूपमा तपाईंको सामग्री एवेलव्याण्डलाई सही स्थितिमा सुनिश्चित गर्न X (गहिरो) अक्षहरूलाई समायोजित गर्दछ, जसले उच्च गुणस्तर समाप्त गरेको भागहरू।
एक्स-अक्ष सीएनसी ब्याकगेज:
1) एक्स परिशुद्धता सर्वो-संचालित ब्याक गेज
2) म्यानुअल रूपमा समायोजन योग्य र Z1, Z2- अक्ष
3) HIWIN रैखिक गाइडको साथ उच्च गति
4) DELTA सेवाो मोटर्स र ड्राइभ द्वारा संचालित
5) डबल रैखिक गाइडमा पूर्ण ब्याग औंलाहरू
6) एक्स - अक्ष 0.01 मिमी / सेक र 0.01mm सम्म सटीकता सम्म छ
● स्पीड एप्स प्रणाली
गति आर्ट प्रणालीले पारंपरिक प्रणालीको तुलनामा 8.5 गुणा बढी समय बिताउने उपकरणहरू खर्च गर्दछ।
● फुट स्विच
जर्मनीको सीमेन्सबाट फुट स्विच (श्रेणी 4)
● सुरक्षा लाइट पर्दा
मेशिन सुरक्षा लाइट पर्दाको फिर्ता
ACCURL® उत्पादन डिजाइनले उद्योगमा उच्च प्रदर्शन प्रदर्शन-मूल्य अनुपातसँग मशीनहरू डेलिभर गर्न सटीकता, गति, लचीलापन, टिकाऊपन, विश्वसनीयता र उन्नत प्रविधि जोड्दछ।
प्रोडक्टिविटी
● कोण, बल र अक्ष स्थितिको स्वचालित गणना
● प्रयोगकर्ताको अनुकूल नियन्त्रण
बहुमुखीता
● मागमा कन्फिगुरेसन
प्रेसिजन
● संरचनात्मक मुआवजा प्रणाली
● स्किडर इन्वर्टर - मोटरसाइकल अक्ष
● प्रोटोकल हाइड्रोलिक्स
सुरक्षा
● निर्देशन CE 2006/95 सीई सहित मिसिनहरू
● सुरक्षा प्रकाश पर्दा
विश्वसनीयता
ACCURL® ले यसको अवयवहरूको छनौटको लागि सख्त नीति छ, दशौं भन्दा बढी अधिग्रहण भएको अनुभवको आधारमा। सबै घटकहरू युरोपेली मानकहरू अनुसार प्रमाणित हुन्छन् र उनीहरूको मुख्य स्रोत जर्मनी, अमेरिका, हल्याण्ड, इटाली र स्विट्जरल्याण्ड हुन्। सबै संरचनात्मक भागहरु परिमिति तत्व विधि द्वारा गणना गरिन्छ र केवल उच्च गुणवत्ता वाला स्टील S275 र S355 JR अर्थात् J2 (+ N) प्रयोग गरिन्छ
एनसी प्रेस ब्रेक मिसिनको लागि निर्दिष्टीकरण
TECHNICAL FEATURES | ||
1 | टाइप गर्नुहोस् | हाइड्रोलिक एनसी प्रेस ब्रेक 5m |
2 | डेम सीएनसी प्रणाली | Estun E21 एनसी नियंत्रण |
3 | सीएनसी नियन्त्रण एक्स | YX अक्ष क्रशिंग |
4 | बन्धन बल | 300 टन |
5 | बाँकि लम्बाई | 5000 मिमी |
6 | स्तम्भहरू बीच दूरी | 3900 मिमी |
7 | गहिरो गहिरो | 400 मिमी |
8 | स्लाइड स्ट्रोक | 250 मिमी |
9 | स्ट्रोक समायोजन | 180 मिमी |
10 | Max.Shut ऊँचाई | 535 मिमी |
11 | SPM | ≥ 3 मिनेट -1 |
12 | मुख्य मोटर पावर | 22 केडीई |
13 | मिसिनको वजन | 27100 किलो |
14 | रेखाचित्र आकार (LxWxH) | 5400 × 2250 × 3115 मिमी |
15 | विकल्प 1 | Estun E200 NC नियंत्रण |
विकल्प 2 | DELEM DA41 सीएनसी नियन्त्रण |
